Mitä ovat tarkkuuspallolukituslyönnit?

Precision Ball Lock -lyöntejäovat keskeisiä työkalukomponentteja metallin leimaamisessa ja meistien valmistuksessa, jotka käyttävät nopeasti vaihdettavaa "pallolukkomekanismia" nopeaan asettamiseen ja poistamiseen. Tässä oppaassa kerrotaan, mitä ne ovat, miten ne toimivat, missä niitä käytetään ja kuinka valita oikea tyyppi valmistusprosessiisi – toimialan kontekstin ja päätöksenteon tueksi esimerkkejä.

Sisällysluettelo

• Mitä ovat tarkkuuspallolukituslyönnit?
• Kuinka pallolukituslyönnit toimivat?
• Miksi käyttää tarkkuuspallolukituslyöntejä?
• Minkä tyyppisiä pallolukituslyöntejä on olemassa?
• Kuinka valita oikea pallolukitusrei'itys?
• Usein kysytyt kysymykset (FAQ)

Mitä ovat tarkkuuspallolukituslyönnit?

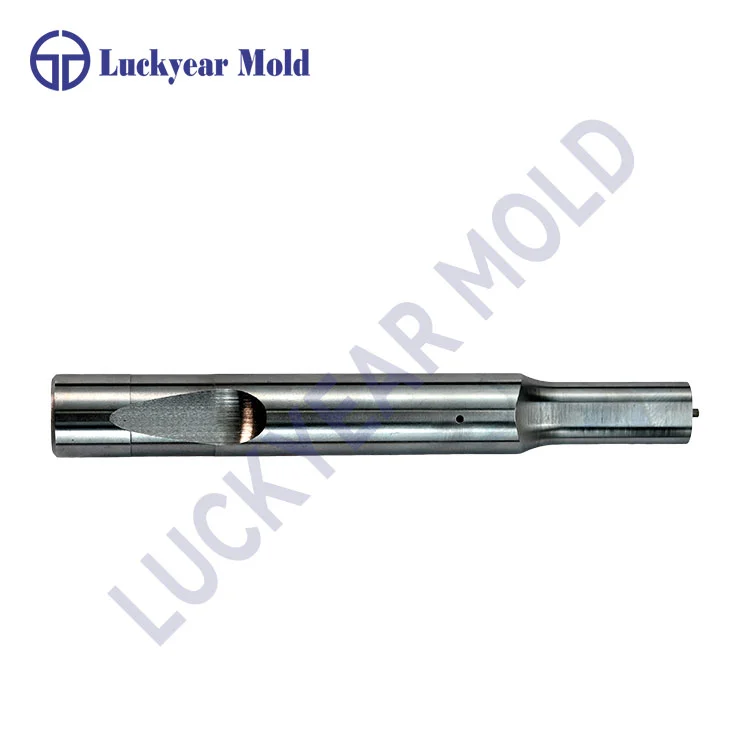

Precision Ball Lock -lyöntejä ovat erikoisia metallileimaustyökaluja, jotka on suunniteltu luomaan reikiä tai muotoja metallilevyyn tai muihin alustoihin käyttämällä lukituspalloon perustuvaa pikavaihtomekanismia. Ne on valmistettu korkealaatuisista työkaluteräksistä, kuten SKH51, SKD11 tai vastaavista materiaaleista, ja ne on valmistettu tarkkojen toleranssien mukaan toistettavaa suorituskykyä varten teollisissa työkalusovelluksissa.

Toisin kuin tavalliset lävistimet, jotka puristetaan tai työnnetään muottipesään kiinteällä kiinnikkeellä, pallolukkolävistimet "lukiutuvat" pidikkeeseen pienen teräspallon ja uran kautta, mikä mahdollistaa nopean irrottamisen ja vaihtamisen ilman, että koko muottijärjestelmää irrotetaan. Tämä mekanismi vähentää merkittävästi seisokkeja työkalujen huollon tai vaihdon aikana.

Kuinka pallolukituslyönnit toimivat?

Tarkkojen pallolukituspunchin toimintaperiaate perustuu sen ainutlaatuiseen pikavaihtolukkojärjestelmään:

• Pallomainen pallo on lävistimen varren urassa.
• Pallo kiinnittyy lyöntipitimessä olevaan vastaavaan syvennykseen.
• Istuessaan pallo lukitsee meistin paikoilleen pitäen sitä tukevasti leimaamisen tai muotoilun aikana.
• Erityinen irrotustyökalu irrottaa pallon, jolloin meisti voidaan helposti irrottaa pidikkeestä ilman, että muotin rakennetta puretaan.

Tämä järjestelmä eroaa perinteisistä puristussovitettavista työkaluista, jotka vaativat paljon purkamisaikaa työkaluosien vaihtamiseen tai säätämiseen.

Miksi käyttää tarkkuuspallolukituslyöntejä?

Precision Ball Lock -lyöntejäin käytön edut ovat erityisen ilmeisiä keskisuurten ja suurten volyymien tuotantoympäristöissä:

Hyöty	Selitys
Pikavaihto	Pallon lukitusmekanismi mahdollistaa nopean lävistimen vaihdon ilman muotin irrottamista, mikä vähentää huoltokatkoksia.
Parannettu tarkkuus	Valmistettu korkeilla toleransseilla, mikä varmistaa tasaisen reiän laadun ja kohdistuksen.
Monipuolisuus	Saatavana sekä kevyessä että raskaassa käytössä, ejektorivaihtoehdoilla tai ilman.
Vähentynyt seisokkiaika	Kuluneiden tai vaurioituneiden lävistysten nopea poistaminen nopeuttaa huoltojaksoja.

Nämä edut tekevät Ball Lock Punchesista yleisiä autojen leimaamisessa, laitteiden valmistuksessa ja teollisessa muotinvalmistuksessa, joissa käytettävyys ja osien yhtenäisyys ovat kriittisiä.

Minkä tyyppisiä pallolukituslyöntejä on olemassa?

Precision Ball Lock -lyöntejä -lävistimet ovat saatavana erilaisina kokoonpanoina sovelluksen tarpeista riippuen:

• Kevyt pallolukituslyönti– Soveltuu pehmeämmille materiaaleille ja kohtalaisen tarkkuussovelluksiin.
• Heavy Duty Ball Lock -lyöntejä– Käytetään paksummille materiaaleille ja suuremmille kuormituksille.
• Pallolukon poistoiskut– Sisäänrakennettu ejektoritappi estää etanan vetämisen.
• Piste suurempi kuin varren mallit– Salli ahtaissa muottitiloissa suurempia lävistyskärkiä kuin varren halkaisija.

Kuinka valita oikea pallolukitusrei'itys?

Oikean Ball Lock Punchin valinta riippuu useista tekijöistä:

1. Materiaalin paksuus ja kovuus– Raskaammat, kovemmat materiaalit tarvitsevat usein raskaita lävistyksiä; pehmeämmät, ohuet materiaalit voivat käyttää kevyitä tyylejä.
2. Tuotantomäärä– Suuret volyymit hyötyvät ejektorirakenteista, jotka välttävät etanoita.
3. Työkalujen yhteensopivuus– Varmista, että lävistimen halkaisija ja kiinnitysjärjestelmät vastaavat koneen standardeja (esim. ANSI-palloistuimen standardeja).
4. Huollettavuus– Ball Lock helpottaa huoltoa, kun tarvitaan nopeita vaihtoja.

Usein kysytyt kysymykset (FAQ)

Mistä materiaaleista Precision Ball Lock Punches on valmistettu?

Useimmat tarkkuuspallolukkomeistit on valmistettu korkealaatuisista työkaluteräksistä, kuten SKH51, SKD11 tai vastaavista. Nämä materiaalit tarjoavat kovuuden ja kulutuskestävyyden, jotka ovat välttämättömiä toistuvissa meistoissa.

Kuinka pallolukkomekanismi parantaa työkalujen käytettävyyttä?

Pallon lukitusmekanismi mahdollistaa lävistysten nopean asettamisen ja poistamisen pidikkeistä ilman, että koko muotti irrotetaan. Tämä nopeuttaa huoltoa ja vähentää tuotantokatkoksia.

Voidaanko Ball Lock Punchesia käyttää ejektorijärjestelmien kanssa?

Kyllä, on olemassa pallolukitusrei'ittejä, jotka on suunniteltu integroiduilla ejektoreilla (kutsutaan usein pallolukitusrei'ityksiksi), jotka auttavat estämään hylsyn vetämistä ja parantavat muotin suorituskykyä tietyissä sovelluksissa.

Millä teollisuudenaloilla käytetään yleisesti pallolukitusrei'imiä?

Ball Lock Punches ovat laajalti käytössä autoteollisuudessa, laitteiden tuotannossa ja teollisessa muottirakentamisessa, missä peltityöt ovat usein ja tarkkuus on välttämätöntä.

Ovatko pallolukituslyönnit standardoituja?

Pallon lukitustoiminto vastaa standardeja, kuten ANSI B94.17, jotta se kytkeytyy kunnolla ja turvallisuuteen, mutta tarkat mitat ja profiilit voivat vaihdella valmistajan mukaan. Pallon istukan oikean sijainnin tarkistaminen meistien pidikkeiden ja mittareiden osalta auttaa estämään ongelmia.

Harkitse tarkkoja työkaluja varten kumppanuutta alan johtajien, kutenDongguan Luckyear Precision Mold Parts Co., Ltd.jotka ovat erikoistuneet tarkkuustyökalukomponentteihin, mukaan lukien kuulalukkolävistimet.
