Leimaamisen ja muovauksen maailmassa rei'itys on yksi kriittisimmistä mutta usein huomiotta jätetyistä komponenteista. Osana, joka koskettaa materiaalia suoraan sen erottamiseksi tai plastisesti muotoilemiseksi,tavallinen muottilävistysSuorituskyky määrää suoraan tuotteiden laadun, tuotannon tehokkuuden ja työkalukustannukset. Käytitpä nopeaa leimauslinjaa tai tarkkuusmuovausoperaatiota, tavallisten lävistysten käytännön näkökohtien ymmärtäminen – materiaalin valinnasta huoltokuriin – on välttämätöntä tuotantoprosessin optimoimiseksi.
Tavallinen muottirei'itys, joka tunnetaan myös nimellä rei'itystappi, leimausrei'itys tai yksinkertaisesti rei'itys, on metallikomponentti, joka on asennettu meistosuuttimeen, joka suorittaa jatkuvia lävistys-, tyhjennys- tai muovaustoimintoja. Se toimii yhdessä muotin kanssa erottamaan tai muotoilemaan työkappaleen materiaalin halutuksi tuotteeksi tai puolivalmiiksi osaksi.
Vakiolävistyksiä on eri kokoonpanoissa eri sovelluksiin sopiviksi. Yleisiä tyyppejä ovat T-tyypin standardileistimet, B-tyypin standardileistimet, ohjatut meistit, osalevistimet ja muovausleistimet. Rei'istä "standardin" tekee se, että sen mitat ja tekniset tiedot vastaavat vakiintuneita kansainvälisiä standardeja, kuten ISO, DIN, JIS, HASCO, DME tai MISUMI, mikä takaa vaihdettavuuden ja ennustettavan suorituskyvyn.
Lävistysmateriaalin valinta vaikuttaa suoraan työkalun käyttöikään, kulutuskestävyyteen ja hintaan. Tässä ovat yleisimmin käytetyt materiaalit:
| Materiaali | Tärkeimmät ominaisuudet | Tyypillinen sovellus |
|---|---|---|
| Seostyökaluteräs | Hyvä kulutuskestävyys, kustannustehokas | Yleinen leimaus, matalan ja keskivahvuuden materiaalit |
| High Speed Steel | Korkea kovuus, lämmönkestävyys, ihanteellinen nopeaan leimaamiseen | Nopea tuotanto, ohuemmat materiaalit |
| Volframikarbidi | Erittäin korkea kovuus, erinomainen kulutuskestävyys | Suuri volyymituotanto, hankaavat materiaalit, raskaat iskukuormat |
| Jauhemetallurgiset teräkset | Tasainen rakenne, erinomainen sitkeys ja kulutuskestävyys | Vaativia sovelluksia, pitkäkestoista tuotantoa |
Lävistimen käyttöiän pidentämiseksi käytetään usein pintakäsittelyjä:

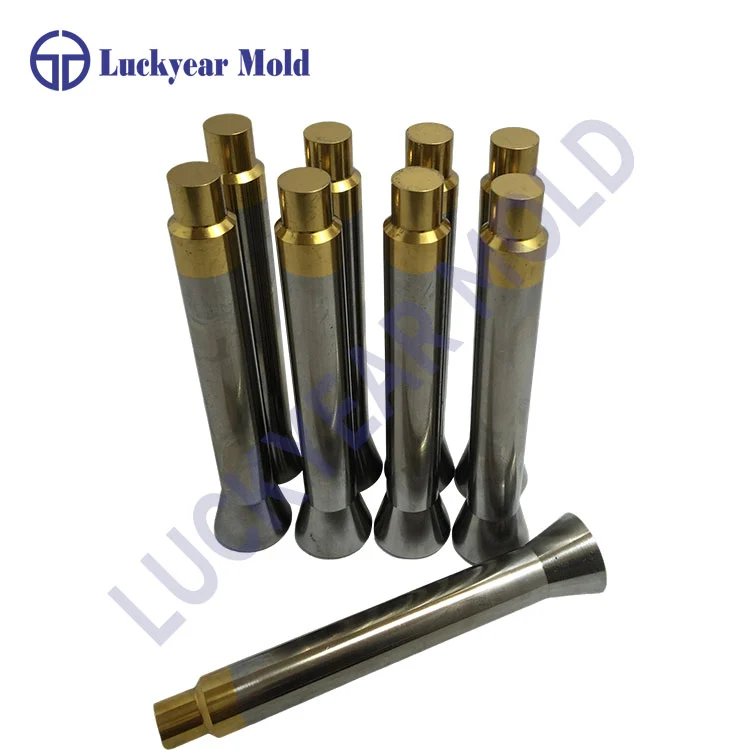

TiN – kullanvärinen, tarjoaa erinomaisen kulutuskestävyydenVakiolävistimet valmistetaan tiukoilla toleransseilla. Laatustandardilla saavutetaan tyypillisesti:
Halkaisijatoleranssi: ±0,001 mm - ±0,002 mm
Samakeskeisyys: 0,002 mm:n sisällä
Pyöreys: 0,003 mm
Pinnan karheus: Ra 0,04 - Ra 0,4
Valinnan tulee perustua hakemuksesi erityisvaatimuksiin. Harkitse näitä tekijöitä:
Lävistysmateriaalin tulee vastata työkappaleen materiaalia. Pehmeille materiaaleille, kuten alumiinille tai pehmeälle teräkselle, seostettu työkaluteräs voi riittää. Ruostumattomasta teräksestä tai lujista metalliseoksista suositellaan nopeaa terästä tai kovametallia.
Vakioleivien tulee olla tunnustettujen vaihtokelpoisuusstandardien mukaisia:
ISO 8020 – kansainvälinen standardi lävistyksilleKiinnitä huomiota työosan halkaisijaan, asennusosan mittoihin ja kokonaispituuteen. Näiden on vastattava muottisarjasi teknisiä tietoja.
Meistin ja muotin välinen sovitus on ratkaiseva tekijä leimauksen laadussa. Oikea välys varmistaa puhtaan leikkauksen, minimoi purseen muodostumisen ja pidentää työkalun käyttöikää.
| Tyhjennys | Vaikutus |
|---|---|
| Liian suuri | Raskaat purseet, karkeat leikatut reunat, materiaalin vääristymät |
| Liian pieni | Liiallinen työkalun kuluminen, lisääntynyt vetoisuus, lävistysmurtuman vaara |
| Optimaalinen | Puhdas leikkaus, minimaaliset purseet, tasapainoinen työkalun käyttöikä |
Yleensä lävistimen halkaisijan tulee olla hieman pienempi kuin muotin aukko oikean välyksen mahdollistamiseksi. Tämän istuvuuden saavuttaminen ja ylläpitäminen vaatii tarkkaa valmistusta ja säännöllistä seurantaa.
Oikea asennus varmistaa, että lävistin toimii suunnitellulla tavalla:
Tarkista kohdistus: Varmista, että rei'itys ja meisti ovat samankeskisiä sivukuormituksen välttämiseksi.
Tarkista kiinnitys: Käytä oikeaa pidikettä ja varmista, että rei'itys on kunnolla kiinni.
Vahvista välys: Varmista, että rei'itysväli on määritetyllä alueella.
Tarkista voitelu: Käytä sopivaa voiteluainetta kitkan ja lämmön kertymisen vähentämiseksi.
Lävistykset epäonnistuvat pääasiassa kahdella mekanismilla: kuluminen ja murtuminen.
| Vikatila | Merkkejä | Ennaltaehkäisy |
|---|---|---|
| Kuluma / reunan pyöristys | Lisääntynyt purseet, pienempi leikkauspinta, kasvava vetoisuus | Säännöllinen tarkastus, oikea-aikainen uudelleenteroitus |
| Murtuma/murtuma | Äkillinen vika, näkyviä halkeamia | Vältä ylikuormitusta, säilytä oikea välys, käytä oikeaa materiaalia |
| Muodonmuutos / taipuminen | Pysyvä vääristymä | Vähennä vetoisuutta; varmistaa materiaalin oikean kovuuden |
Yksi yleisimmistä meistin huollon virheistä on odottaa, kunnes osissa näkyy näkyviä purseita, ennen kuin ryhdytään toimiin. Kun purseet ovat näkyvissä, lävistysreuna on jo kehittänyt huomattavan säteen ja vaurioita on kertynyt tuntikausia.
Harkitse tätä tosielämän skenaariota: Jos irrotat rei'itin uudelleenteroitusta varten minimaalisella kulumisella, poisto on pieni. Mutta jos odotat, kunnes purseet pakottavat sinut toimimaan, kulumisesta voi olla tullut paljon merkittävämpää. Tämän reunan puhdistaminen kuluttaa paljon enemmän työkalun käyttöikää yhdessä reaktiivisessa jaksossa kuin mitä olisi menetetty ennakoivassa kunnossapidossa.
| Taajuus | Tehtävä |
|---|---|
| Jokaisen lenkin jälkeen | Puhdista lävistyspinta; poista roskat ja voiteluaineen jäämät |
| Päivittäin | Tarkasta näkyvä kuluminen, reunan pyöristyminen tai halkeilu |
| Kiertolukujen mukaan | Teroita uudelleen vetomäärän perusteella |
| Tarpeen mukaan | Purseenpoisto; levitä voiteluainetta; tarkista mitat |
Pienet lävistykset tulisi tarkastaa useammin korkeamman pintapaineen ja nopeamman lämmön kertymisen vuoksi. Suuremmat lyönnit voivat ulottua pidemmiksi väliajoiksi kontrolloiduissa olosuhteissa.
Näkyvä reunan pyöristys
Vaaditun tonnimäärän lisäys perustasosta
Pienempi leikkauspintaprosentti meistetyissä osissa
Osat, joissa on epäjohdonmukaista laatua tai mittojen poikkeama
Vakiomuotteja käytetään käytännössä kaikilla valmistussektoreilla:
| Teollisuus | Sovellus |
|---|---|
| Autoteollisuus | Koripaneelien, alustan komponenttien, koristeosien leimaaminen |
| Elektroniikka | Lävistysliittimet, johtokehykset, suojatölkit |
| Lääketieteellinen | Kirurgisten instrumenttien, laitekoteloiden muotoilu |
| Ilmailu | Rakenneosien tarkkuusleimaus |
| Kulutustavarat | Laitepaneelit, pakkauskomponentit, laitteistot |
| Muotin valmistus | Muoviset ruiskuvalumuottien komponentit, painevaluosat |
Normaalin muottirei'in käytännön arvo ylittää sen ostohinnan. Harkitse näitä kustannustekijöitä:
Alkukustannukset: Korkealaatuisempien materiaalien alkukustannukset ovat korkeammat, mutta niiden käyttöikä on pidempi.Taloudellinen makea paikka ei välttämättä ole halvin tai kallein – se tuottaa alhaisimmat kokonaiskustannukset leimattua osaa kohden sen koko elinkaaren aikana.
Thetavallinen muottilävistysvoi olla pieni osa leimaamisprosessia, mutta sen vaikutus tuottavuuteen, laatuun ja kustannuksiin on valtava. Käytännön menestys alkaa oikean materiaalin ja kokoonpanon valitsemisesta sovellukseesi, jatkuu asianmukaisella asennuksella ja välyksen hallinnalla ja huipentuu kurinalaiseen huoltoon – ei odoteta näkyvää vikaa, vaan toimitaan mitatun kulumisen ja kierroslukujen perusteella. Kun lähestyt lyöntejäsi prosessiinsinöörin ajattelutavalla, keskittyen geometriaan, materiaalitieteeseen ja kulumisfysiikkaan, muutat kulutusosasta luotettavan tuotantoomaisuuden.
